LA-YWK-II

智能银行四类业务库

应用场景

库体结构规格要求:
A柜体采用钢筋混凝土结构的,选用的混凝土强度等级应在 C30 及以上,中间应用符合 GB/T1499.2 的相关规定的公称直径大于等于 12mm 热轧带肋钢筋加强,相邻钢筋中心间距应小于等于 150mm;柜体厚度应大于等于 240mm,高度应大于等于 800mm。

技术参数指标 技术参数指标描述
库体结构
 (*)
库房墙体、顶板、底板应为六面的钢筋混凝土结构。库房墙体应选用c30以上的混凝土结构。厚度应大 于等于240mm,墙内应配符合GB1499. 2-2007,公称直径d大于等于12mm的热轧带肋钢筋,双层双向网状排列,钢筋中心间距应小于等于150mm。
金库门外表面应没有明显凸起、凹陷、划痕、尖棱,涂敷层不应起泡、龟裂、起皱、流挂。所有的钢铁部分(轴承、不锈钢零件和用于混凝土中 的加强件除外)都应釆取防腐措施,包 括喷涂、电镀或其他等效措施。色泽纹理应均匀一致。不同金属联合使用时,应防止引起电腐蚀。金库门不应有能直接窥视到金库内的缝隙。A级:在净工作时间30min内,不能打开门扇或在门扇及门扇和门框之间形成一个N615的穿透性开口。
破坏用工具:普通手工工具、便携式电动工具、专用便携式电动工具、磨头、割炬、专用便携式千斤顶、冲击工具、助熔棒。
门框和门扇的表面均应平整,平面度应小于或等于3mm/m2o。
高度为2000mm,库体墙板、顶板、底板六面体结构 均为:1.2mm不锈钢钢板+5.0mm厚钢板+230厚钢筋混泥土层+5.0mm厚钢板+1.2mm厚不锈钢板(结构总厚240mm)o库体上的金库门为单扇平开金库门,门扇结构为:1.2.Omm厚钢板+50厚钢板+1.2mm厚厚不锈钢板、水泥、珍珠岩、防火材料混合层,开启侧部有1个厚度为26mm厚钢板。门扇安装2把经检验合格受检的6731型S&G沙金机械密码锁。

功能模块规格:
技术参数指标 技术参数指标描述
智能控制板 位置:安装在防控隔离门上。
CPU: 采用四核1.8GHz高性能处理器 ARM cortex-A17架构
接口: 1000M网口1个、USB口3个、485口2个音频输出/扬声器:功能3W
操作系统:Linux
操作显示屏 位置:安装在防控隔离门上。
类型/尺寸:液晶屏12英寸、电容屏
对比度:≥500:1
面板亮度:≥
250cd/m2
工作时间:≥5万小时

开机时间:≤10ms
分辨率:尺寸比例为4:3;

屏幕分辨率:1024×768;
触摸寿命:任一点触摸≥ 5000万次
其它特性:单点触碰,防尘、防水
人脸识别功能 摄像头:双目摄像头,支持活体检测。较强背光、侧光、顶光、昏暗环境等恶劣环境下能拍摄清楚的用户正脸。
识别速度:≤3s
识别率:≥
99%
误识率:≤
0.1%
角度范围:水平:±20°, 垂直:±20°

适应身高:145-195CM
识别距离:
30-150CM
操作提示:支持(语音、文字)
指纹识别功能 算法认假率 ≤0.0001%
拒真率 ≤
1%
搜索时间 ≤ 1秒(在指纹数量为 1000枚 时)

比对模式 1:1或1:N比对
指纹传感器 传感器采集寿命 100万次
探测技术/探测位置 电容式/真皮层
RFID模块 电子标签 支持符合UHF EPC Gen2 ISO18000-6C协议电子标签;
识读率 标准的标签碰撞处理算法,高识读率;
工作频率 工作频率902~928MHz(可以按不同国家或地区要求调整) 以广谱跳频(FHSS)或定频发射方式工作;
电控锁 安全类型 断电不应自动开锁,应具备应急钥匙
输入电压 DC12V
工作电流 12V/140MA
备用电源 充电方式 自动循环充电
充电次数 可循环使用10万次
供电能力 48H
温湿度传感器 输出信号 RS485信号
温度精度 ±0.4℃
湿度精度 ±2%RH
温度量程 -40℃至﹢60℃

湿度量程 0%RH至99%RH
直流电源 DC12V
震动传感器 探测半径 混凝土 0.5m
钢板
   3m
输入电压 工作电压8到16VDC(额定12VDC)

报警持续时间 约2.5秒
动态密码锁(选配) 认证标准 符合公安部发布的《电子防盗锁(GA374-2019)》安全级别B级标准(取得并提供相应认证)
开锁控制 指纹识别后系统自动开锁,在断网断电时(断电时外接电池),通过远程授权码开启。
锁具电源 USB供电或一节9V碱性电池
待机电流 <100uA
工作电流
<300mA
工作温度 -20°C ~ 55°
C
工作湿度
< 90%RH
记录条数 锁体内可支持1000次以上开关记录存储。

异常提醒 未闭锁、未关门有报警提示,可设定输错密码的次数,超过后报警提示并锁定,同步后台报警。
锁具通讯接口 通过自有USB线(或串口)物理连接,并以加密方式与主机进行通信传输。
声波驱离器(选配) 工作电压 DC12V
声波强度 120db±
1db
声波频率范围 2-5 kHz区间随机变化

工作温度 -25℃-60℃
工作湿度 5%RH-95%RH
输出信号 RS485信号
机械锁 安全类型 全机械密码锁
型号 SG6731
尺寸  86*62*33mm
防火装置 自动触发
吸热
释放灭火燃料
(三)业务库自身功能
V2.44 系统设置 产品型号 KU2000
软件版本:V2.44
硬件版本:TLU6000 V2.4 及以上操作系统:linux
屏幕尺寸:12寸双声道:支持
双目摄像头:支持拾音器:支持
生物识别方式:双目活体人脸识别、指纹识别
基本设置 可设置远程审核开关、音量、屏保时间、报警持续时间、日期和时间、配置电机锁自动闭锁时间、
网络设置 查看、设置控制器 IP 地址、子网掩码、网关地址、业务端口查看、设置服务器 IP 地址、业务端口
报警设置 设置各类报警的级别,报警可触发声光报警器。
功能介绍


人员管理
  1. 可平台下发人员,设备添加人员指纹和录入人脸功能
  2. 本地录入人员信息,自动同步到平台
  3. 人员信息同步到平台后,具有下发功能。
尾箱管理 本地盘点 可本地盘点库内尾款箱
远程盘点 可后台管理人员可远程盘点柜内尾款箱箱信息
精细化管理 后台管理人员可对柜的操作人员进行权限控制,同时也可以对二道门进行更加精细化的权限控制
取箱远程审批 双人验证取箱,远程后台审批
开门,实现取箱,并对记录进行记录保存。
日志管理 存取日志 对存取过程进行记录,并抓拍图片。
操作日志 对系统操作过程进行记录。
绑定日志 对尾箱的绑定/解绑进行记录。
报警日志 对报警过程的实时监控,含有实时抓取图片操作
开门 双人验证即可开门,若设置中开启远程审核,则双人验证后需平台同意后才能开
门。
状态信息 可查看系统状态,包括本机 IPMAC 地址、服务器IP及控制器基本硬件、软件信息
工作时间控制 支持工作时间设置,非工作时间不能操作设备。
远程一键封柜/解封 可在后台,对设备进行一键封柜和一键解封
视频审批 审批流程中,平台对设备进行实时视频审批
一键换肤 蓝色,红色,灰色三种不同的界面效果,并支持预览。
人脸唤醒 休眠状态,人员靠近,系统自动唤醒。


(四)业务流程

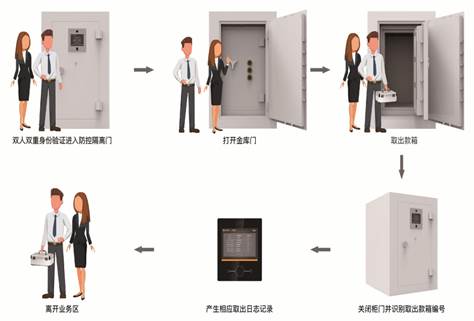

首先存取人员与审核人员需要先后通过指纹与人脸验证后才可以开启防控隔离门,之后在旋转金库门上的机械锁,当三把机械锁中有两把开启正确,则可将金库门打开,之后取出款箱关闭柜门,这时业务库会通过RFID射频技术检测并识别取出的款箱的编号,并产生相应的取出日志记录,最后离开业务区。
(五)基本功能列表
基本设置 可设置远程审核开关、音量、屏保时间、报警持续时间、日期和时间、配置电机锁自动闭锁时间、查看、设置控制器 IP 地址、子网掩码、网关地址、业务端口查看、设置服务器 IP 地址、业务端口设置各类报警的级别,报警可触发声光报警器。
人员管理 1.可平台下发人员,设备添加人员指纹和录入人脸功能
2.本地录入人员信息,自动同步到平台
3.人员信息同步到平台后,具有下发功能。
本地盘点 可本地盘点库内尾款箱
远程盘点 可后台管理人员可远程盘点柜内尾款箱箱信息
精细化管理 后台管理人员可对柜的操作人员进行权限控制,同时也可以对二道门进行更加精细化的权限控制
取箱远程审批 双人验证取箱,远程后台审批开门,实现取箱,并对记录进行记录保存。
存取日志 对存取过程进行记录,并抓拍图片。
操作日志 对系统操作过程进行记录。
绑定日志 对尾箱的绑定/解绑进行记录。
报警日志 对报警过程的实时监控,含有实时抓取图片操作
开门 双人验证即可开门,若设置中开启远程审核,则双人验证后需平台同意后才能开门。
状态信息 可查看系统状态,包括本机 IPMAC 地址、服务器IP 及控制器基本硬件、软件信息
工作时间控制 支持工作时间设置,非工作时间不能操作设备。
远程一键封柜/解封 可在后台,对设备进行一键封柜和一键解封
视频审批 审批流程中,平台对设备进行实时视频审批
一键换肤 蓝色,红色,灰色三种不同的界面效果,并支持预览。
人脸唤醒 休眠状态,人员靠近,系统自动唤醒。
(1) 设备状态监测:支持按照机构汇总、筛选显示设备:总数、在线、离线、报警数量;门设备:总数、报警;支持显示备状态:在线、离线;支持显示门设备状态:门开、门关、正常、报警
(2) 设备操控:支持对设备IO口控制、IP网络监测、设备重启、地理信息、资产信息、设备信息、设备校时操作;
(3) 开门规则:支持多种门验证模式开门,包括单人模式或多人模式,人脸、指纹;
(4) 支持中心远程授权开门;短信授权模式;支持中心视频复核功能
(5) 对人员进行授权:支持批量选择人员对设备进行单个/批量授权
(6) 报警联动:支持胁迫报警、非法开门(强制开门)报警、非法验证报警、开门超时报警;支持开门事件报警、关门事件报警、按钮开门事件报警、请求中心远程开门事件;支持请求中心远程开门事件显示开门人员图片、姓名等信息及实时联动视频
(7) 行为分析:人数检测功能;
(8) 布防/撤防:可对设备下防区分组布防/撤防操作,支持单个/批量进行布防、撤防;可设定自动布撤防策略对多主机下防区分组进行布撤防,当系统达到时间自动完成布防/撤防操作。
(9) 消警:当报警主机监测到报警时,可远程消警;
(10) 入侵报警联动:支持防区报警防区报警、未按时布防报警、(110)电话线断线报警联动视频;
(11) 照明场景操控:支持一键联动启动照明场景、查询场景详细内容等相关功能;
(12) 烟雾探头:实现探测烟雾报警;
(13) 水侵传感器:实现漏水节点报警;
(14) 温湿度:温度、湿度联动传输;
(15) 人员管理:
(1) 可对平台下发人员,设备添加人员指纹和录入人脸功能
(2) 本地录入人员信息,自动同步到平台
(3) 人员信息同步到平台后,具有下发功能。
(16) 视频监控:可对现场摄像机图像预览;
(17) 视频管制:支持视频管制,管制后的视频需要输入管制密码才能进行访问
(18) 取箱远程审批:双人验证取箱,远程后台审批开门,实现取箱,并对记录进行记录保存;
(19) 开门:双人验证即可开门,若设置中开启远程审核,则双人验证后需平台同意后才能开门;
(20) 远程一键封柜/解封:可在后台,对设备进行一键封柜和一键解封


(六)子系统功能介绍
 1、可对智能尾箱柜进行组织管理,人员管理,审批管理,尾箱数据查看,设备管理,日志查询,业务配置等操作。
2、可建立多级组织机构,并由各级系统管理员分别建立。各级机构信息能以分级的形式进行清晰展现,各级系统管理员可查看自己本级及以下所有组织机构信息,但不能查看上级组织机构信息。
3、列表显示所有角色和角色所具有的权限信息,角色和权限信息可以自行添加修改。系统默认“管理员”,“存取人”,“复核人”和“领导”四种角色。
A.存取人只具有领用归还权限和查看他所使用的尾箱数据的信息和他使用尾箱的日志的权限。
B.复核人具有领用归还处理报警,查看他所管辖的尾箱数据的信息的权利和查看他所管辖的柜体的日志的权限。
C.领导具有审批的权利处理报警的权力,和查看他所管理的营业网点的所有尾箱数据和所有日志的权限。
D.平台按照权限显示页面。
4、各级系统管理员可以根据自己级别的组织机构,录入本级机构中人员信息并设定人员权限或角色,录入信息包括以下几项:登录名、角色、工号、姓名、身份证号、职位、手机号、指静脉信息等。
5、具有相关权限的人员可通过平台向设备同步用户信息和从设备读取用户信息。
6、具有相关权限的人员可批量导入或导出用户信息。
7、尾箱数据:可根据机构进行筛选,可查看筛选到的机构中尾箱数据,包括尾箱号,尾箱编号,权限归属和尾箱在位情况等。
8、人员审批:审批类型分为同意,拒绝,待审批三种类型。系统记录设备提交申请的时间,保存录入指静脉截图、录入人脸时截图和点击保存时的截图,保存相应操作视频。
9、报警审批:报警等级为普通报警和严重报警。报警类型有震动报警、尝试次数过多报警、非法开门报警、水浸报警、振动报警、胁迫报警等多种报警,报警等级由设备设置。审批意见可下拉选择,也可进行汉字输入。系统保留报警抓拍图片和视频。
10、取箱审批:具有权限的两人通过双人生物识别申请取箱,平台可显示取箱人所属的省、市、银行信息、分行信息及网点信息,系统记录设备提交申请的时间,保留报警抓拍图片和视频。
11、设备管理:系统可管理尾箱、摄像头、温湿度传感器等设备。可对设备进行分组设置,同步设备,一键封柜,一键解封,删除操作,可导出设备信息列表为Excel文件。
12、设备升级:可对设备进行在线升级。
13、日志记录:日志记录包括存取日志、报警日志、审批日志等。可按照时间或网点检索日志,可导出日志信息为Excel文件。查看日志时可查看系统保留的报警抓拍图片和视频。
14、业务管理:可对权限内网点批量下发存取时间规定。可设置网点值班人员信息。可设置审批规则。
